ASTM A500
ASTM A500
ASTM A500 — это стандартная спецификация, опубликованная Американским обществом по испытаниям и материалам (ASTM), которая охватывает холодногнутые сварные и бесшовные конструкционные трубы из углеродистой стали круглой, квадратной, прямоугольной и «специальной» формы. Она часто используется в строительных проектах, таких как мосты и здания, из-за своей высокой прочности и малого веса.
Стандарт включает четыре марки стали в зависимости от их прочности. Наиболее распространенная марка стали, используемая в строительстве, — ASTM A500 Grade B , которая имеет минимальный предел текучести 42000 фунтов на квадратный дюйм . ASTM A500 Grade C также широко используется , ASTM A500 Grade C минимальный предел текучести 46000 фунтов на квадратный дюйм . Кроме того, для марки D требуется термическая обработка. Соответствуя требованиям стандартов ASTM A500, строительные проекты могут гарантировать, что они используют высококачественные материалы, которые будут соответствовать их потребностям.
МАРКИ СТАЛЬНЫХ ТРУБ ASTM A500
Стандартная стальная труба ASTM A500 имеет четыре марки стали, соответственно ASTM A500 марки a/b/c/d. Классификация марок стали в основном основана на твердости и толщине стали. Что напрямую связано с сопротивлением трубы давлению и коррозионной стойкостью.
Наиболее часто используемые марки — ASTM A500 gr.b и gr.c. Ниже представлена продукция TUSPIPE, вы можете нажать, чтобы просмотреть подробную информацию.

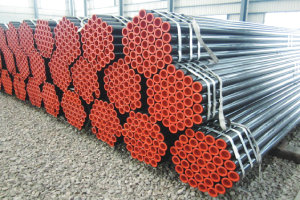

ASTM A500 Grade A
ASTM A500 Grade A — это самая низкая марка стали в стандарте ASTM A500, и поэтому это самая распространенная марка стали, используемая в конструкционных применениях. Она обладает хорошими свойствами свариваемости и формуемости, а также отличными прочностными свойствами.

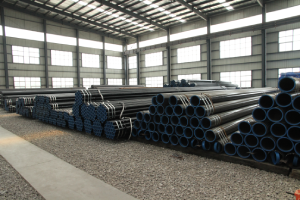

ASTM A500 Grade B
Марка B в стандарте ASTM A500 — это марка стали, используемая в строительстве. Наиболее распространенное применение стальных труб марки B — строительство, где они используются для создания различных изделий: от трубчатых стальных каркасов до стальных балок.

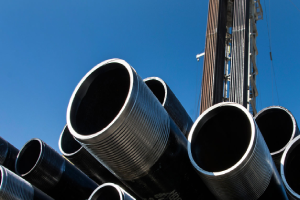

ASTM A500 Grade C
Сталь марки ASTM A500 Grade C является наиболее распространенной маркой стали, используемой в круглых, квадратных и прямоугольных стальных трубах для конструкционных применений. Сталь марки C более доступна по цене и, следовательно, является более популярным выбором для многих строительных проектов.

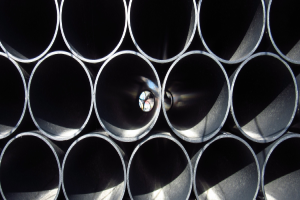

ASTM A500 Grade D
Стандарт ASTM A500 определяет сталь марки D как конструкционную сталь с минимальным пределом текучести 36 000 фунтов на квадратный дюйм и минимальным пределом прочности на растяжение 58 000 фунтов на квадратный дюйм.
ASTM A500 СВОЙСТВА КОМПОНЕНТОВ МАТЕРИАЛОВ
Структурная труба ASTM A500 изготавливается только из материалов, которые соответствуют требованиям углеродистой стали. Труба ASTM A500 в основном состоит из железа с добавлением углерода, марганца, фосфора, серы и меди. Точные химические характеристики углеродистой стали SA500 см. в таблице ниже.
| Элемент | Состав, % | |
|---|---|---|
| Анализ тепла | Анализ продукта | |
| Углерод | 0,26 | 0.3 |
| Марганец | 1.35 | 1.4 |
| Фосфор | 0,035 | 0,035 |
| Сера | 0,035 | 0,045 |
| Медь | 0.2 | 0,18 |
МЕХАНИЧЕСКИЕ СВОЙСТВА ASTM A500
Величина растягивающего напряжения, которое может выдержать материал до того, как сломается или выйдет из строя, называется его пределом прочности на разрыв. Предельный предел прочности на разрыв углеродистой стали A500 вычисляется путем деления ее площади на приложенное к ней напряжение, которое выражается в фунтах или тоннах на квадратный дюйм материала. Прочность на разрыв является критическим показателем способности ASTM A500 выполнять свои функции в данном приложении.
–Круглая структурная труба
| Марка стали | Предел прочности | Предел текучести | Удлинение 50,8 мм | ||
|---|---|---|---|---|---|
| пси | МПа | пси | МПа | Мин. | |
| ASTM A500 Группа A | 45,000 | 310 | 33,000 | 228 | 25% |
| ASTM A500 Gr. B | 58,000 | 400 | 42,000 | 290 | 23% |
| ASTM A500 Группа C | 62,000 | 427 | 46,000 | 317 | 21% |
| ASTM A500 Gr. D | 58,000 | 400 | 36,000 | 250 | 23% |
–Формованные структурные трубы
| Марка стали | Предел прочности | Предел текучести | Удлинение 50,8 мм | ||
|---|---|---|---|---|---|
| пси | МПа | пси | МПа | Мин. | |
| ASTM A500 класс А | 45,000 | 310 | 39,000 | 269 | 25% |
| ASTM A500 класс B | 58,000 | 400 | 46,000 | 317 | 23% |
| ASTM A500 класс C | 62,000 | 427 | 50,000 | 345 | 21% |
| ASTM A500 класс D | 58,000 | 400 | 36,000 | 250 | 23% |
ДОПУСТИМЫЕ ОТКЛОНЕНИЯ РАЗМЕРОВ УГЛЕРОДИСТОЙ СТАЛИ ASTM A500
Измерения наружного диаметра трубы из углеродистой стали ASTM A500 должны проводиться на расстоянии не менее 2 дюймов (50,8 мм) от каждого конца.
Наружный диаметр круглых структурных труб с номинальным внешним диаметром 1,900″ (48,26 мм) или менее может отличаться не более чем на 0,5 процента от указанного размера, округленного до ближайшего значения 0,005″ (0,13 мм). Наружный диаметр не может отличаться более чем на 0,75 процента, округленного до ближайшего значения 0,005″, для номинальных внешних диаметров 2″ (50,8 мм) и более.
Квадратные и прямоугольные конструкционные трубы должны измеряться поперек плоскостей с учетом выпуклости или вогнутости. Указанные размеры не должны превышать допуски плюс/минус, указанные в таблице ниже.
ДОПУСКИ НА ВНЕШНИЕ РАЗМЕРЫ ДЛЯ КВАДРАТНЫХ И ПРЯМОУГОЛЬНЫХ СТАЛЬНЫХ ТРУБ ASTM A500
Существует множество соображений, которые необходимо учитывать при определении допусков внешних размеров для квадратных и прямоугольных стальных труб. Таблица ниже и следующие атрибуты описывают точные допуски внешних размеров для труб из углеродистой стали A500.
| Внешний большой плоский размер | 2½ дюйма или меньше | Более 2½ до 3½ дюймов | От 3½ до 5½ дюймов | Более 5½ дюймов |
| 63,5 мм или меньше | Более 63,5 мм – 88,9 мм | Более 88,9 мм – 139,7 мм | Более 139,7 мм | |
| Большой допуск на плоский размер | ± 0,020 дюйма | ± 0,025 дюйма | ± 0,030 дюйма | 0,01 раза больше плоского размера |
ТРЕБОВАНИЕ ASTM A500
Требования к толщине стенки ASTM A500: Минимальная толщина стенки в любой точке измерения не должна быть менее 90% от указанной номинальной толщины стенки. Максимальная толщина стенки, за исключением сварных швов, не должна быть более 110% от указанной номинальной толщины стенки. Толщина стенки квадратных структурных труб и прямоугольных структурных труб должна измеряться в центре плоскости.
Требования ASTM A500 к прямолинейности: Для конструкционной трубы допустимое отклонение прямолинейности составляет 1/8 дюйма, умноженное на всю длину в футах (или 10,4 мм, умноженное на количество метров), деленное на пять.
Боковое отклонение: Для квадратных и прямоугольных конструкционных труб смежные стороны могут отклоняться от 90° не более чем на ±2°.
| Указанный размер самой длинной стороны | Максимальное скручивание на первых 3 футах (1 м) и на каждых дополнительных 3 футах | |
|---|---|---|
| дюйм.(мм) | в. | мм |
| 11/%(38,1) и ниже | 0,05 | 1.39 |
| Более 1/2 до 2/2 (38,1 до 63,5), вкл. | 0,062 | 1.72 |
| Более 2/% до 4(63,5 до 101,6), вкл. | 0,075 | 2.09 |
| Свыше 4 до 6 (101,6 до 152,4), вкл. | 0,087 | 2.42 |
| Свыше 6 до 8 (152,4 до 203,2), вкл. | 0.1 | 2.78 |
| Более 8(203) | 0,112 | 3.11 |
ПРИМЕНЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИОННЫХ ТРУБ ASTM A500
В зависимости от размера, конструкционные трубы A500 используются в строительстве, тяжелом оборудовании, сельском хозяйстве, машиностроении, производстве и общих структурных целях.
В строительстве они часто используются в качестве опорных балок или колонн.
В производстве тяжелого оборудования они используются в строительстве машин, таких как тракторы и экскаваторы.
В сельском хозяйстве они часто используются в строительстве ирригационных систем.
В производстве они обычно используются для создания секций для стальных балок и столбов.
В результате конструкционные трубы ASTM A500 имеют широкий спектр применения во многих отраслях промышленности.
ПРЕИМУЩЕСТВА КОНСТРУКЦИОННЫХ ТРУБ ИЗ УГЛЕРОДИСТОЙ СТАЛИ ASTM A500
Конструкционные трубы из углеродистой стали ASTM A500 обладают различными преимуществами, которые делают их популярным строительным материалом для несущих конструкций. Некоторые из наиболее заметных преимуществ, которые предлагает конструкционная труба из углеродистой стали A500:
- Отличная свариваемость
- Хорошая обрабатываемость
- Может подвергаться холодной обработке
- Эстетически приятный
